槽式液体分布器 四氟液体分布器

液体分布器置于填料上端，它将回流液和液相加料均匀地分布到填料表面上，形成液体初始分布。因为在填料塔的操作中，液体的初始分布对填料塔性能的影响 ，故液体分布器是最重要的塔内件，因此从分布器的选型、设计到制造安装都要给予足够的重视。一般说来需要理论级数较多的难分离的物系，性能优越的填料，大直径、浅床层的填料塔，要求液体分布越均匀，对液体分布器的要求越高。液体分布器的设计应考虑以下几点：即液体分布点密度，分布点的布液方式，各分布点布液的均匀性，各分布点布液组成的均匀性。

液体的初始分布对填料塔效率的影响主要归结于它对填料层内液体的分布产生直接的作用。因为填料层内可能形成两种不良分布，即大尺度不良分布与小尺度不良分布。大尺度不良分布主要由填料塔安装、填料装填失误或液体分布器设计不好、安装严重不正及坏损造成；而小尺度不良分布则决定于填料的类型及尺寸，即填料的固有特性一自然流分布所形成的不良分布。

所谓填料的自然流分布，即每一种填料不论初始分布的质量如何，液体流过一定长度的填料层之后都会建立起一个稳定的液体流动分布，此种液体分布即该填料的自然流分布。即使液体初始分布质量达到 时，液体在填料层内流动也会形成沟流和溪流，使液体分布变坏形成自然流分布；而当液体初始分布质量欠佳时，液体在填料层内的分布会逐渐变好， 亦形成自然流分布。

初始分布质量高，极易在填料层内转变为自然流分布，而初始液体分布质量差，则在填料层内需要流经较长的距离才能形成自然流分布，因此，不论初始液体分布质量如何均会在填料层内形成自然流分布，即形成小尺度不良分布。只有当液体初始分布出现大范围无液或局部液量过大时，填料的自分布作用难以达到正常的自然流分布，造成了大尺度的不良分布，使填料塔效率急剧下降。

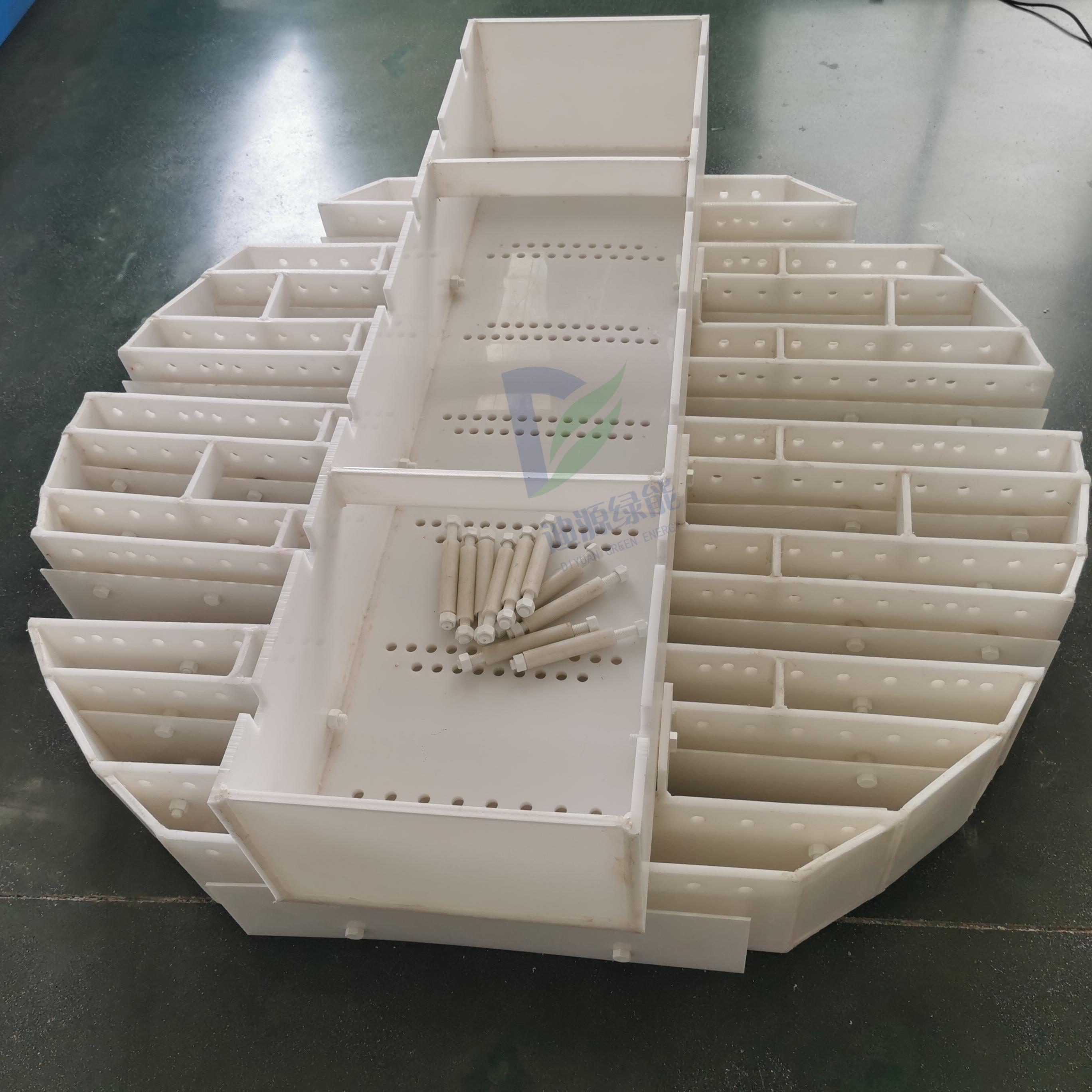

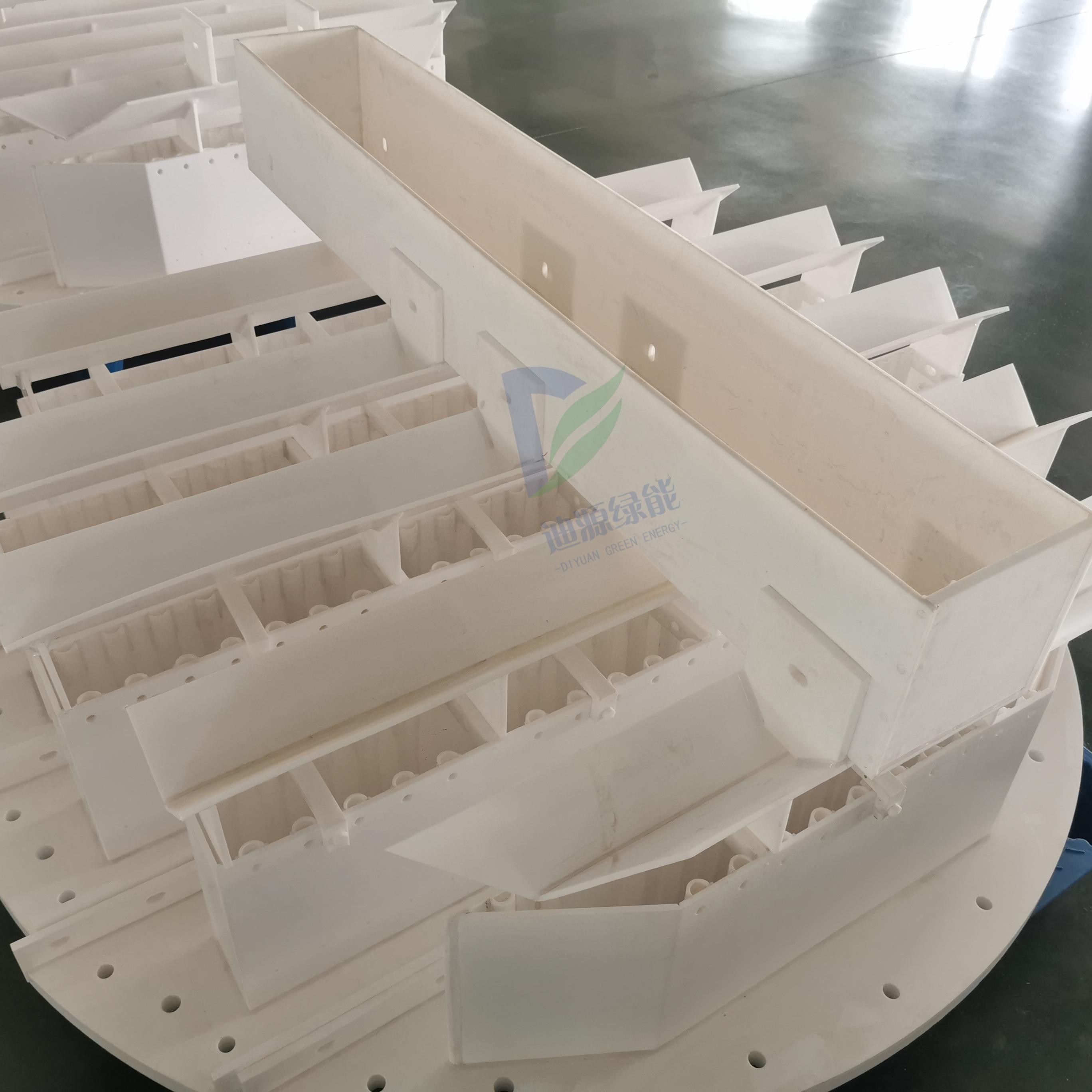

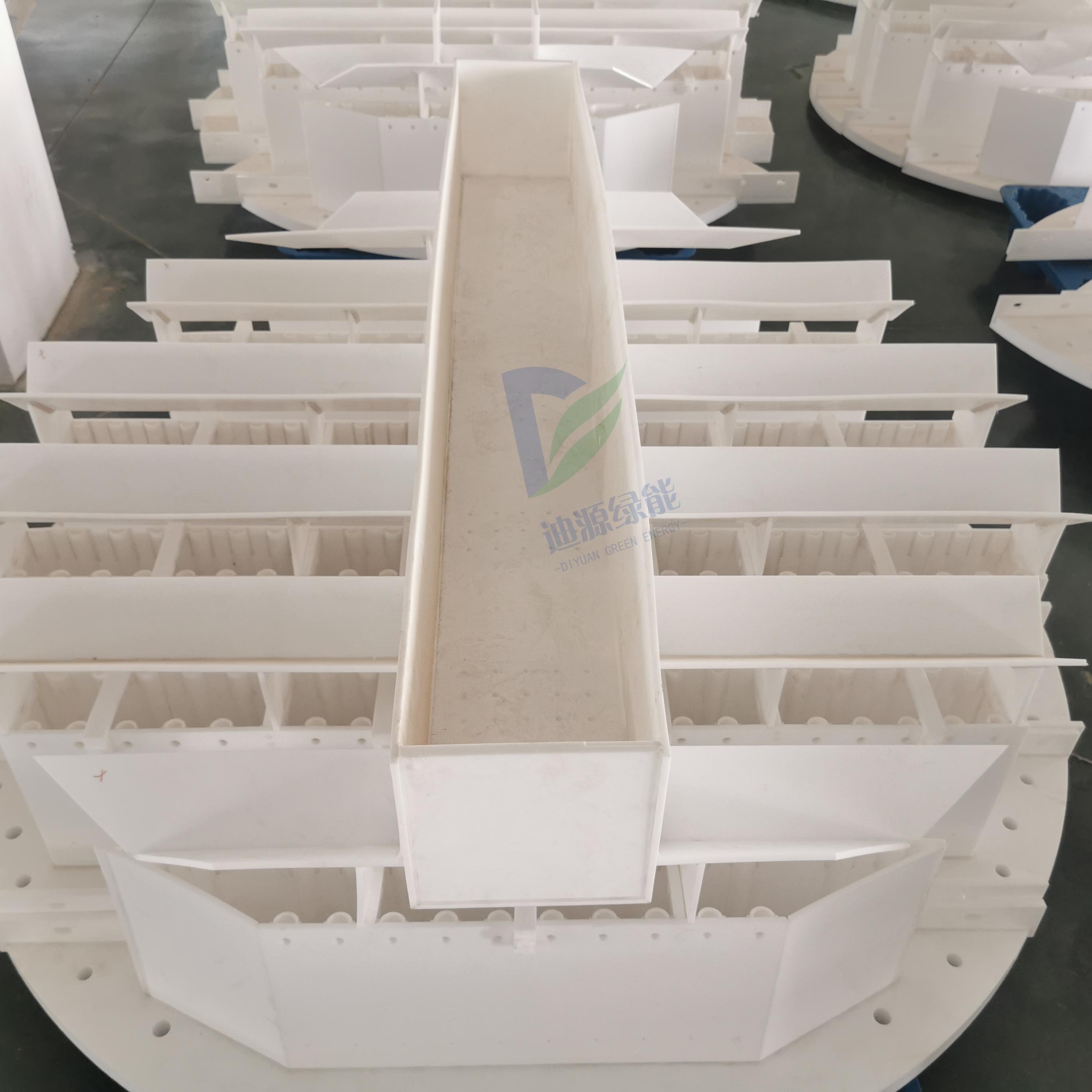

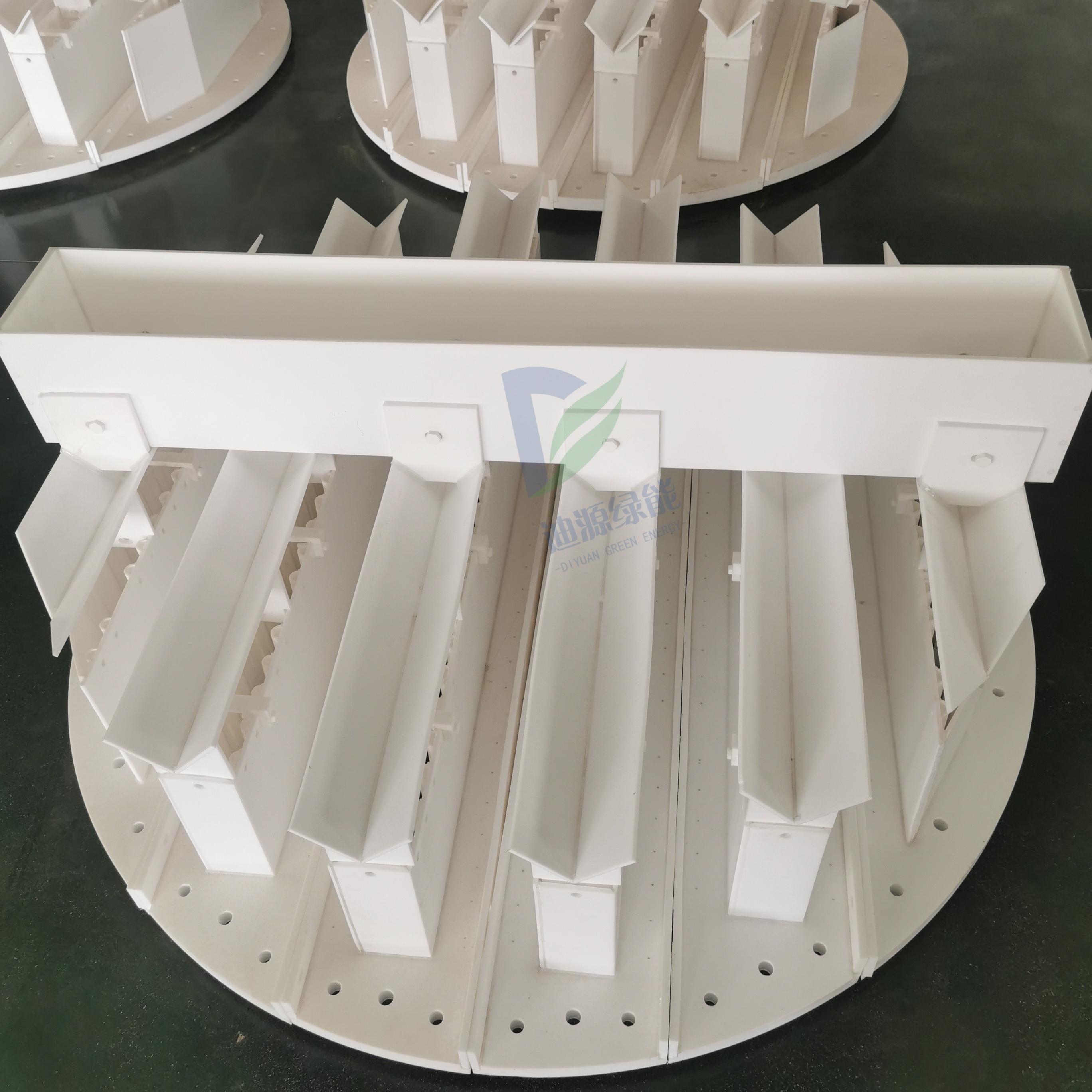

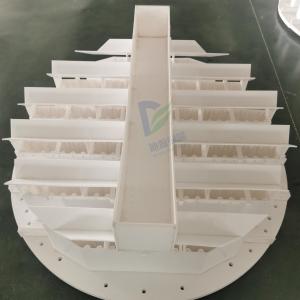

槽式液体分布器为重力型液体分布器。由于它靠液位(重力)分布液体，易于达到液体分布均匀及操作稳定等要求。二级槽式分布器，由主槽(一级槽)及分槽(二级槽)组成，主槽置于分槽之上。回流液和加料液体由置于主槽上方的进料管进入主槽中，再由主槽按比例分配到各分槽中。主槽与分槽的结构尺寸由液体流率、塔径以及对分布质量的要求而定。二级槽式分布器结构简单，易于从人孔中进塔组装；升气通道均匀，自由截面积大。此种结构形式多用于直径大于1m的塔中。
